700/800 МГц
|
УВЧ1 / УВЧ2
|
ОВЧ
|
Диапазон/разделение полосы частот
|
764–776, 794–806,
806–825, 851–870 МГц
|
380–470 МГц
450–520 МГц
|
136–174 МГц
|
Разнос каналов
|
12,5/25 кГц
|
12,5/25 кГц
|
12,5/25 кГц
|
Максимальное разнесение частот
|
До крайних пределов диапазона
|
До крайних пределов диапазона
|
До крайних пределов диапазона
|
Номинальная выходная мощность радиоканала (регулируемая)
|
1–2,5 Вт
1–3 Вт
|
1–5 Вт
|
1–5 Вт
|
Стабильность частоты (от -30 °C до +60 °C; опорная точка +25 °C)
|
±1 ppm
|
±1 ppm
|
±1 ppm
|
Ограничения модуляции (12,5/25 кГц)
|
±2,5/4/5 кГц
|
±2,5/4/5 кГц
|
±2,5/4/5 кГц
|
Чувствительность звукового канала
|
+1, -3 дБ
|
1, -3 дБ
|
1, -3 дБ
|
Радиоизлучение (кондуктивное и эмиссионное)
|
-75 дБн
|
-75 дБн
|
-75 дБн
|
Шум и помехи в УКВ-диапазоне (12,5/25 кГц)
|
-45/-47 дБ
|
-45/-47 дБ
|
-45/-47 дБ
|
Искажение звука
|
1,00%
|
1,00%
|
1,00%
|
|
700/800 МГц
|
УВЧ1 / УВЧ2
|
ОВЧ
|
Диапазон/разделение полосы частот
|
763–776, 851–870 МГц
|
380–470 МГц
450–520 МГц
|
136–174 МГц
|
Разнос каналов
|
12,5/25 кГц
|
12,5/25 кГц
|
12,5/25 кГц
|
Максимальное разнесение частот
|
До крайних пределов диапазона
|
До крайних пределов диапазона
|
До крайних пределов диапазона
|
Номинальная выходная мощность радиоканала (регулируемая)
|
500 МВт
|
500 МВт
|
500 МВт
|
Стабильность частоты (от -30 °C до +85 °C; опорная точка +25 °C)
|
±1 ppm
|
±1 ppm
|
±1 ppm
|
Аналоговая чувствительность (12 дБ SINAD)
|
0,250 мкВ
|
0,234 мкВ
|
0,216 мкВ
|
Цифровая чувствительность (1% BER)
|
0,400 мкВ
|
0,307 мкВ
|
0,277 мкВ
|
Цифровая чувствительность (5% BER)
|
0,250 мкВ
|
0,207 мкВ
|
0,188 мкВ
|
Чувствительность (12,5/25 кГц)
|
-67/-76 дБ
|
-67/-76 дБ
|
-70/-76 дБ
|
Подавление интермодуляционных помех
|
-75,0 дБ
|
-77,0 дБ
|
-79,5 дБ
|
Подавление ложных сигналов
|
-76,6 дБ
|
-80,3 дБ
|
-79,3 дБ
|
Шум и помехи в FM (12,5/25 кГц)
|
-47/-53 дБ
|
-45/-50 дБ
|
-45/-51 дБ
|
Искажение звука
|
1,00%
|
1,00%
|
1,00%
|
Типы излучения по FCC
|
11K0F3E, 16K0F3E, 8K10F1D, 8K10F1E, 8K10F1W
|
900 МГц (896–901, 935–940 МГц)
|
AZ489FT5861
|
700/800 МГц (764–869 МГц)
|
AZ489FT7057
|
УВЧ1 (380–470 МГц)
|
AZ489FT4917
|
УВЧ2 (450–520 МГц)
|
AZ489FT4920
|
ОВЧ (136–174 МГц)
|
AZ489FT3834
|
Экран
|
Полнорастровый цветной ЖК-дисплей, 3 строки текста по 14 символов, 1 ряд значков, 1 строка меню для 3 меню, белая подсветка
|
Клавиатура
|

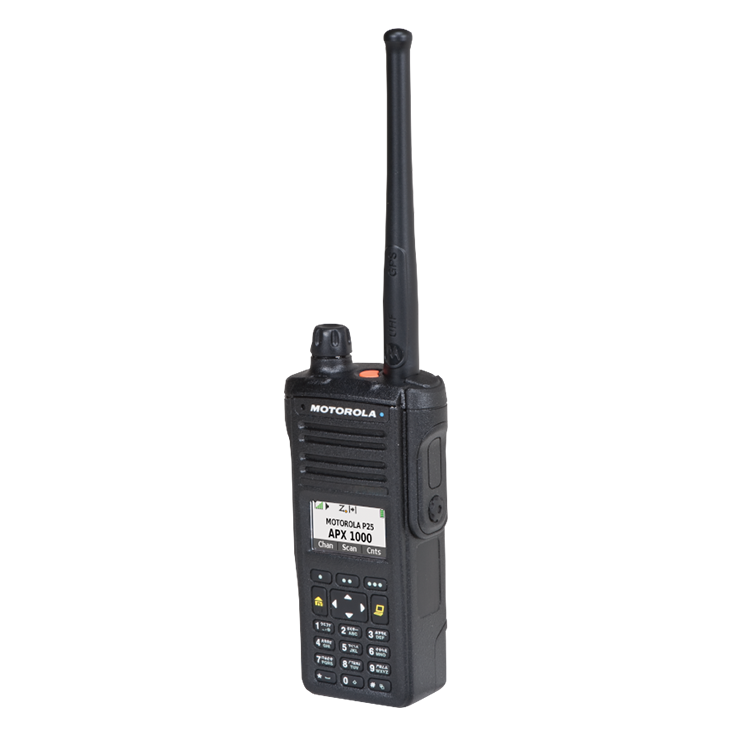

Модель 3 - Клавиатура с подсветкой, 3 программируемые кнопки, 4 навигационных кнопок, клавиатура 4×3, кнопки Home и Data.

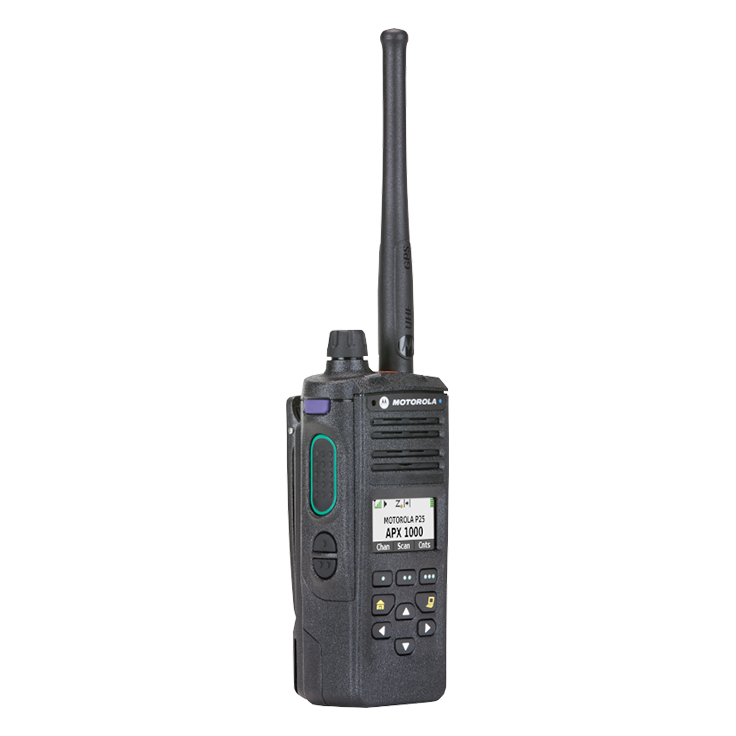

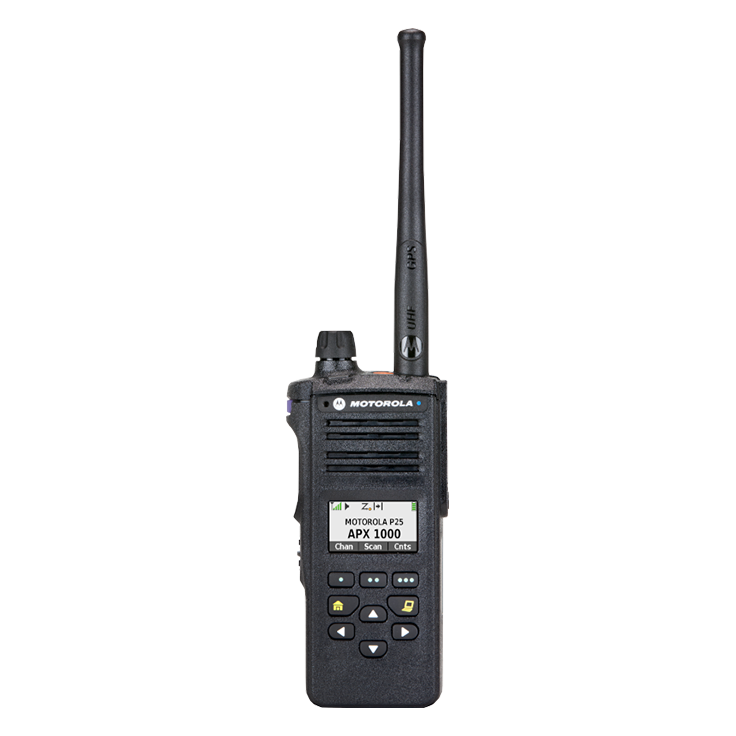

Модель 2 - Клавиатура с подсветкой, 3 программируемые кнопки, 4 навигационные кнопки, кнопки Home и Data.

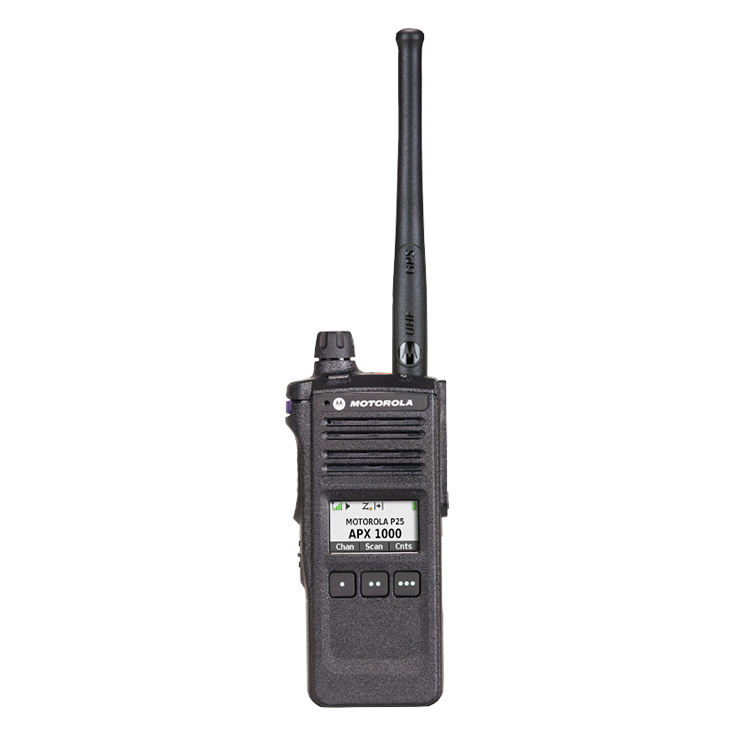

Модель 1.5 - Подсветка клавиатуры, 3 функциональные кнопки
|
Количество каналов
|
512
|
Память FLASHport
|
64 Мб
|
700/800 МГц (763–870 МГц)
|
H84UCH9PW7AN
|
УВЧ1 (380–470 МГц)
|
H84QDH9PW7AN
|
УВЧ2 (450–520 МГц)
|
H84SDH9PW7AN
|
ОВЧ (136–174 МГц)
|
H84KDH9PW7AN
|

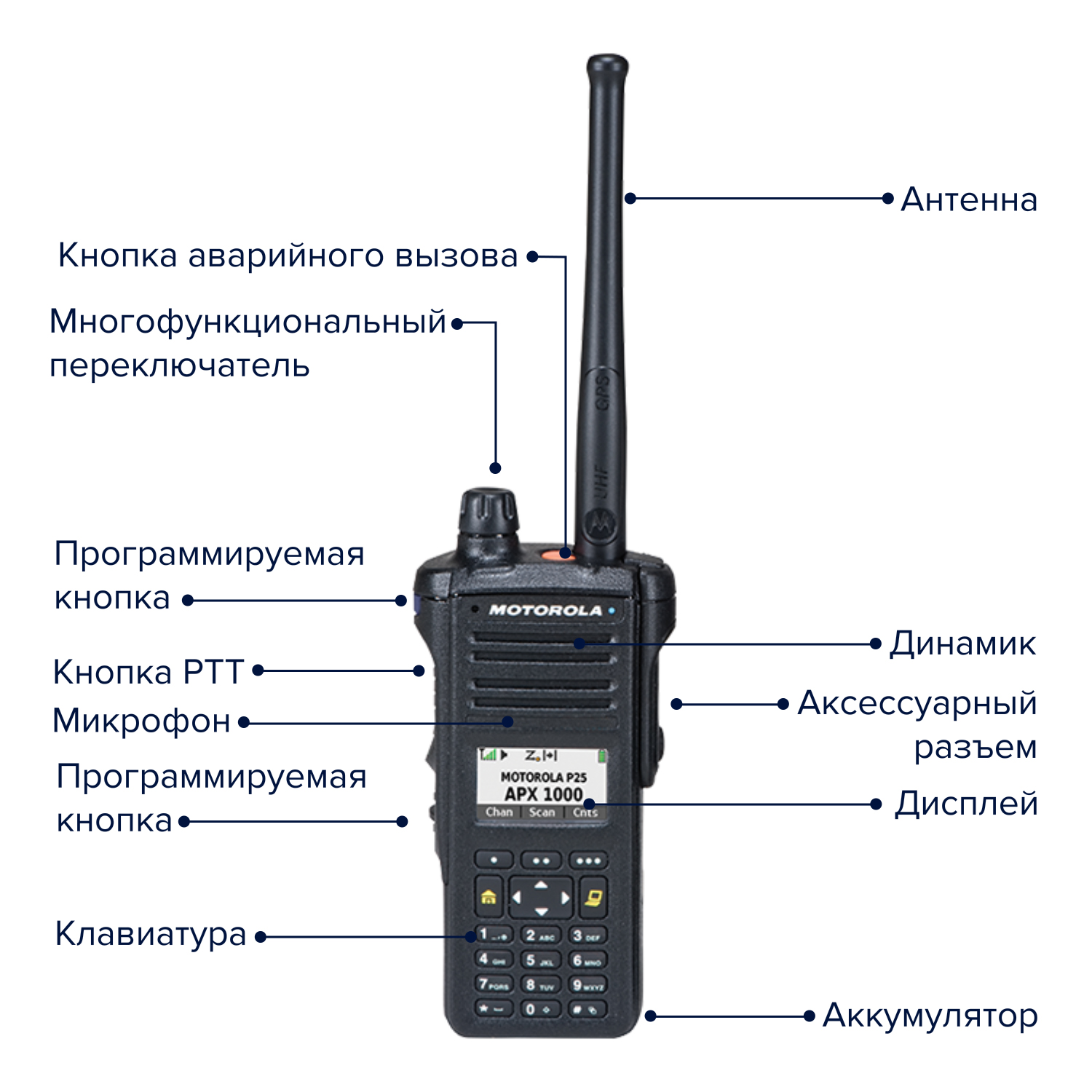

Кнопки и переключатели
|
Большая кнопка PTT • Многофункциональная кнопка • Оранжевая кнопка аварийного сигнала • 3 программируемые боковые кнопки
|
Один перезаряжаемый литий-ионный аккумулятор емкостью 1900 мА/ч или литий-ионный аккумулятор емкостью 2300 и 2700 мА/ч
|
Размеры (Д x Ш x Т)
|
114,5×55,04×17,85 мм
|
Масса
|
150 г
|
Маркировка аккумулятора
|
NNTN8128B
|
Емкость аккумулятора
|
1900 мА/ч
|
Размеры (Д x Ш x Т)
|
114,5×55,04×23,15 мм
|
Масса
|
160 г
|
Маркировка аккумулятора
|
PMNN4424AR
|
Емкость аккумулятора
|
2300 мА/ч
|
Размеры (Д x Ш x Т)
|
114,5×55,04×23,15 мм
|
Масса
|
160 г
|
Маркировка аккумулятора
|
PMNN4448AR
|
Емкость аккумулятора
|
2700 мА/ч
|
Версия
|
Bluetooth 4.0 (LE)
|
Шифрование
|
96 бит для установления связи;
128 бит для передачи голоса, данных и сигналов
|
Соединения
|
До 6 каналов данных + 1 аудио
|
|
Дюймы
|
Миллиметры
|
Длина
|
5,26
|
133
|
Ширина (верх)
|
2,56
|
65
|
Толщина (верх)
|
2,13
|
43
|
Ширина с кнопкой Push-To-Talk
|
2,37
|
60,2
|
Толщина с кнопкой Push-To-Talk
|
1,72
|
43,6
|
Масса радиостанции без аккумулятора
|
8,47 oz
|
240 г
|
Поддерживаемые алгоритмы
|
ADP SW (доступно без шифрования в целях общественной безопасности)
|
Хранение ключей
|
Защищенная от несанкционированного доступа энергонезависимая или энергозависимая память
|
Уничтожение ключей
|
Команды с клавиатуры
|
Рабочая температура
|
-30 °C / +60 °C
|
Температура хранения
|
-40 °C / +85 °C
|
Влажность
|
Стандарт MIL-STD
|
Стойкость к электростатическим разрядам
|
Стандарт IEC 801–2 KV
|
Пылевлагозащита
|
IP54
|
Варианты окраски корпуса
|
Только черный
|
