700/800 МГц
|
УВЧ1 / УВЧ2
|
ОВЧ
|
|
Диапазон/разделение полосы частот
|
764–776, 794–806,
806–824, 851–870 МГц
|
380–470 МГц/
450–520 МГц
|
136–174 МГц
|
|
Разнос каналов
|
12,5/20/25 кГц
|
12,5/20/25 кГц
|
12,5/20/25 кГц
|
|
Максимальное разнесение частот
|
До крайних пределов диапазона
|
До крайних пределов диапазона
|
До крайних пределов диапазона
|
|
Номинальная выходная мощность
|
1–2,5 Вт
1–3 Вт
|
1–5 Вт
|
1–6 Вт
|
|
Стабильность частоты (от -30 °C до +60 °C; опорная точка +25 °C)
|
±1 ppm
|
±1 ppm
|
±1 ppm
|
|
Ограничения модуляции (12,5/20/25 кГц)
|
±2,5/4/5 кГц
|
±2,5/4/5 кГц
|
±2,5/4/5 кГц
|
|
Чувствительность звукового канала
|
+1, -3 дБ
|
1, -3 дБ
|
1, -3 дБ
|
|
Излучение (кондуктивное и эмиссионное)
|
-75 дБн
|
-75 дБн
|
-75 дБн
|
|
Шум и помехи в УКВ-диапазоне (12,5/25 кГц)
|
-47/-49 дБ
-46/-49 дБ
|
-51/-51 дБ
-51/-47 дБ
|
-51/-51 дБ
|
|
Искажение звука (12,5/25 кГц)
|
0.90% / 0.90%
0.90% / 0.60%
|
0.90% / 0.50%
0.90% / 0.60%
|
0.90% / 0.50%
|
|
|
700/800 МГц
|
УВЧ
|
ОВЧ
|
|
Диапазон/разделение полосы частот
|
764–776 МГц
|
380–520 МГц
|
136–174 МГц
|
|
Разнос каналов
|
12,5/20/25 кГц
|
12,5/20/25 кГц
|
12,5/20/25 кГц
|
|
Максимальное разнесение частот
|
До крайних пределов диапазона
|
До крайних пределов диапазона
|
До крайних пределов диапазона
|
|
Номинальная мощность выходного аудиосигнала
|
1 Вт
|
1 Вт
|
1 Вт
|
|
Стабильность частоты (от -30 °C до +60 °C; опорная точка +25 °C)
|
±1 ppm
|
±1 ppm
|
±1 ppm
|
|
Аналоговая чувствительность (12 дБ SINAD)
|
0,224 мкВ
|
0,199 мкВ
|
0,168 мкВ
|
|
Цифровая чувствительность (1% BER)
|
0,316 мкВ
|
0,282 мкВ
|
0,251 мкВ
|
|
Цифровая чувствительность (5% BER)
|
0,211 мкВ
|
0,158 мкВ
|
0,149 мкВ
|
|
Цифровая чувствительность (5% BER Faded)
|
0,562 мкВ
|
0,530 мкВ
|
0,562 мкВ
|
|
Избирательность (12,5/25 кГц)
|
72/79 дБ
72/78 дБ
|
74/80 дБ
|
77/82 дБ
|
|
Интермодуляция
|
81 дБ
80 дБ
|
80 дБ
|
82 дБ
|
|
Подавление ложных сигналов
|
98 дБ
|
98 дБ
|
92 дБ
|
|
Шум и помехи в FM (12,5/25 кГц)
|
-53/-55 дБ
-52/-54 дБ
|
-54/-56 дБ
|
-55/-57 дБ
|
|
Искажение звука
|
0,9%
|
0,9%
|
0,9%
|
|
FCC ID
|
AZ489FT706
|
|
Industry Canada
|
109U-89FT7061
|
|

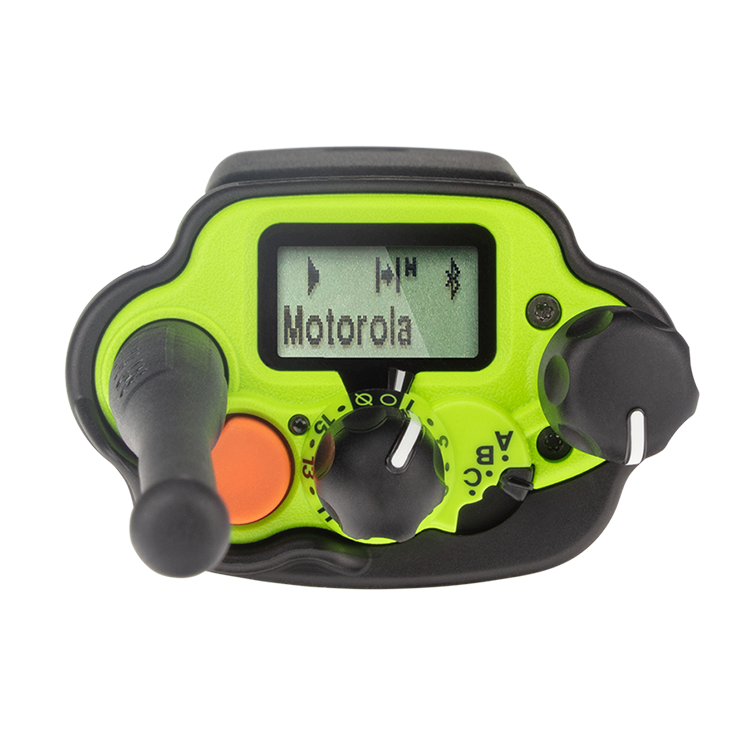

Экран
|
Модель 1.5 - Верхний дисплей
Модель 2.5 и 3.5 -
Верхний дисплей + полнорастровый цветной ЖК-дисплей, 4 строки текста по 14 символов, 2 ряда значков, 1 строка меню с поддержкой 3 меню, белая подсветка
|
|
Клавиатура
|
Модель 1.5 - без клавиатуры
Модель 2.5 - Подсветка клавиатуры, 3 функциональные кнопки, кнопка навигации (4 направления), кнопки Home и Data.
Модель 3.5 - Подсветка клавиатуры, 3 функциональные кнопки, кнопка навигации (4 направления), клавиатура 4x3, кнопки Home и Data
|
|
Количество каналов
|
Модель 1.5 - 1200
Модели 2.5 и 3.5 - 3000
|
|
Память FLASHport
|
2 Гб
|
|

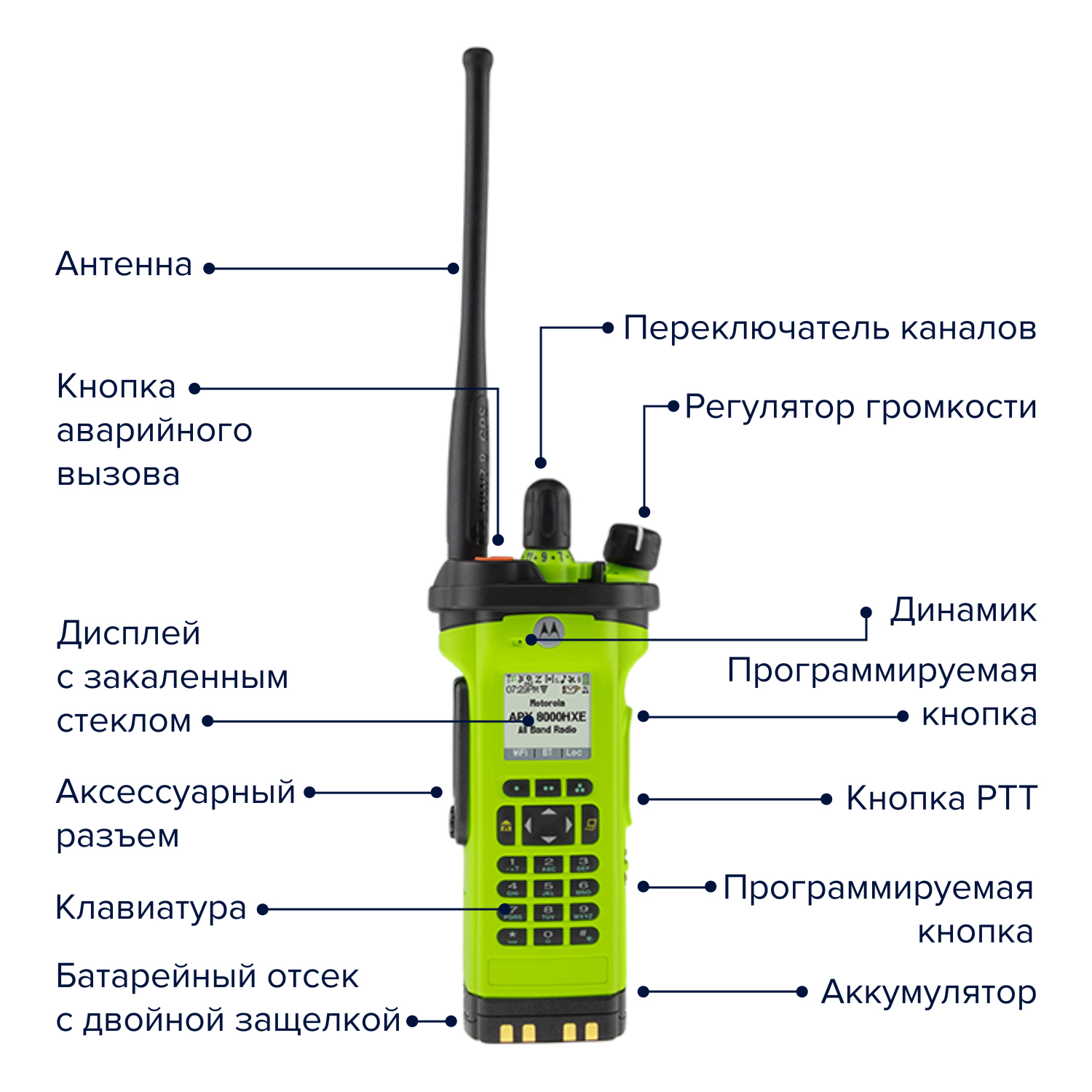

Кнопки и переключатели
|
Большая кнопка PTT • Угловой регулятор громкости включения/выключения • Оранжевая аварийная кнопка • 16-позиционный поворотный переключатель, расположенный сверху • 2-позиционный концентрический переключатель • Многоцветная подсветка • 3-х позиционный тумблер • 3 программируемые боковые кнопки
|
|
|
Тип
|
Серийный номер
|
Оосбенности
|
|

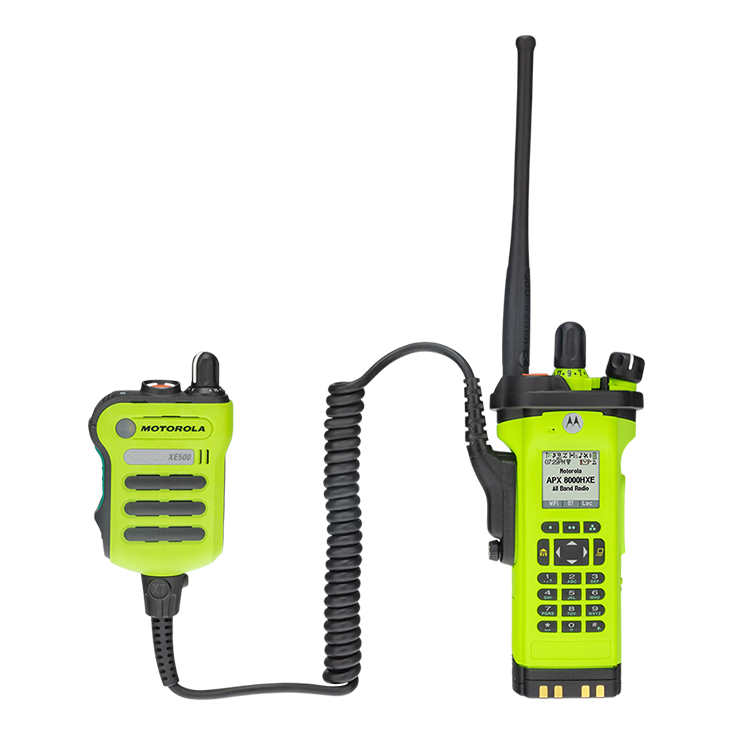

Extreme Policing (XP) RSM
|
Проводной
|
NMN6271
|
Микрофон с двойным шумоподавлением, кнопка экстренного вызова, регулятор громкости, кнопка Prog, IP68
|
|
Mission Critical Wireless (MCW) RSM
|
Bluetooth
|
RLN6554
|
Ветрозащита, аудиоразъем, кнопка экстренного вызова, регулятор громкости, подсветка экрана, IP55, 12-часовой рабочий цикл 5/35/60
|
|
Размеры (В x Ш x Т)
|
3.4” x 2.3” x 1.7”
|
|
Масса
|
6.5 oz
|
|
Маркировка аккумулятора
|
PMNN4486
|
|
Размеры (В x Ш x Т)
|
5” x 2.3” x 1.7”
|
|
Масса
|
11.0 oz
|
|
Маркировка аккумулятора
|
PMNN4487
|
|
Размеры (В x Ш x Т)
|
5” x 2.3” x 1.7”
|
|
Масса
|
11.0 oz
|
|
Маркировка аккумулятора
|
PMNN4494
|
|
|
Дюймы
|
Миллиметры
|
|
Длина
|
5,47
|
139
|
|
Ширина (верх)
|
2,98
|
75,7
|
|
Толщина (верх)
|
1,58
|
40,1
|
Ширина с кнопкой Push-To-Talk
|
2,39
|
60,7
|
Толщина с кнопкой Push-To-Talk
|
1,40
|
35,6
|
|
Масса радиостанции без аккумулятора
|
11,25 oz
|
319 г
|
|
Поддержка спутниковых систем
|
GPS & GLONASS
|
|
Чувствительность
|
-164 дБм
|
|
Точность
|
<5 метров (95%)
|
|
Время включения
|
<60 с (95%)
|
|
Время выхода из режима ожидания
|
<5 с (95%)
|
|
Режим работы
|
Автономный (без использования вспомогательных каналов)
|
|
Поддерживаемые алгоритмы
|
ADP, 256-битный AES, DES, DES-XL, DES-OFB, DVP-XL, Локализованный Алгоритм
|
|
Количество хранимых алгоритмов
|
8
|
|
Количество ключей на один радиомодуль
|
Локальное хранение 1024 ключей, 128 программируемых образцов общих ключей (CKR) или 16 физических идентификаторов (PID)
|
|
Интервал ресинхронизации кадров шифрования
|
360 мс (P25 CAI)
|
|
Передача ключей шифрования
|
Загрузчик ключей и по беспроводной связи (OTAR)
|
|
Синхронизация
|
XL — адресация по счетчику
OFB — с обратной связью по выходу
|
|
Генератор векторов
|
Генератор случайных чисел, одобренный Национальным институтом стандартов и технологии США (NIST)
|
|
Тип шифрования
|
Цифровое и защищенная сеть
|
|
Хранение ключей
|
Защищенная от несанкционированного доступа энергонезависимая или энергозависимая память
|
|
Уничтожение ключей
|
Команды с клавиатуры и обнаружение попыток взлома
|
|
Стандарты
|
FIPS 140–2 Level 3; FIPS 197
|
|
Попадание влаги (погружение в воду)
|
MIL-STD-810 C, D, E, F и G
Method 512.X Procedure I, IP68 (2 метра, 2 часа)
|
|
Рабочая температура
|
-30 °C / +60 °C
|
|
Температура хранения
|
-50 °C / +85 °C
|
|
Влажность
|
MIL-STD
|
|
ESD
|
IEC 801–2 KV
|
|
Пылевлагозащита
|
IP68 (2 метра, 2 часа)
|
|
Черный (стандартный), желтый цвет общественной безопасности и ударопрочный зеленый
|
|
LMR
|
8K10F1D, 8K10F1E, 8K10F1W, 11K0F3E, 16K0F3E, 20K0F1E
|
|
Bluetooth
|
852KF1D, 1M17F1D, 1M19F1D
|
|
WLAN (Wi-Fi)
|
13M7G1D, 17M0D1D, 18M1D1D
|
|
Диапазон/разделение полосы частот
|
Bluetooth: 2402 — 2480 МГц,
WLAN (Wi-Fi): 2400 — 2483.5 МГц
|
|
WLAN (Wi-Fi) 802.11 b/g/n
|
Поддерживает протоколы безопасности WPA2, WPA, WEP;
Радиостанция поддерживает соединение с 20 SSID
|
|
Mission Critical Wireless Bluetooth 2.1
|
Использует 96-битное шифрование для сопряжения и 128-битное шифрование для передачи голоса, сигналов и данных. Радиостанция BT поддерживает до 6 соединений для передачи данных и 1 аудио соединение
|
|
Bluetooth 4.0 Low Energy
|
Использует 128-битное шифрование AES-CCM
|
