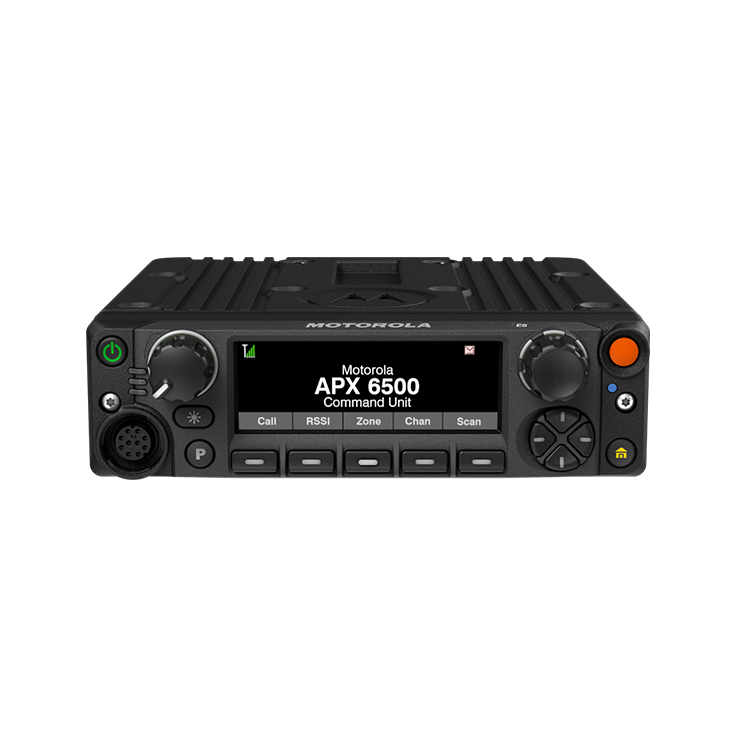

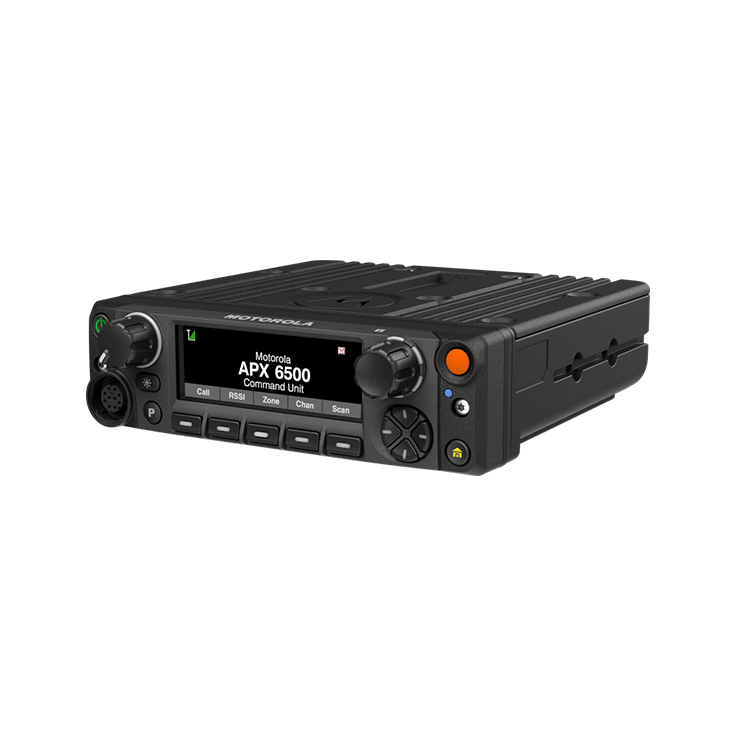

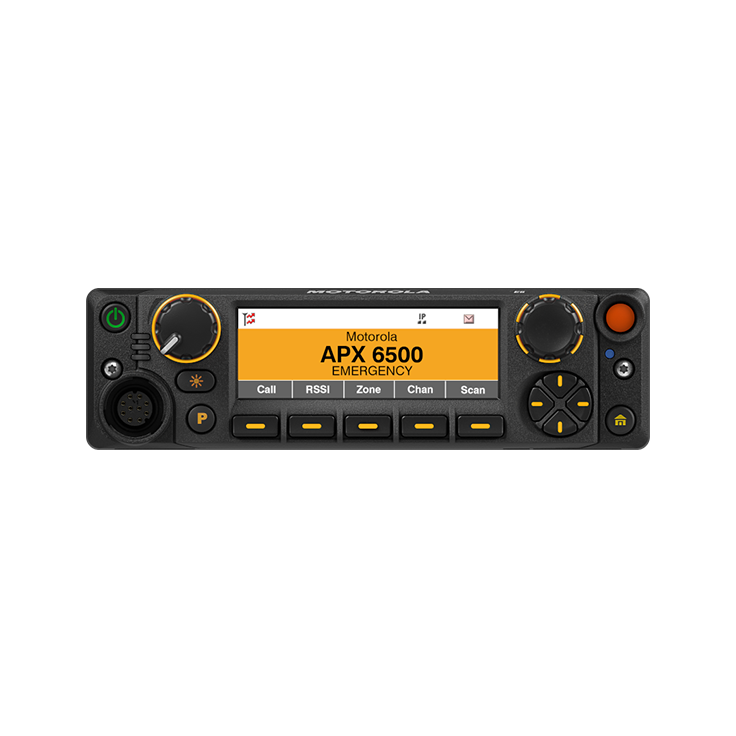

APX 6500 APCO25 Цифровая мобильная радиостанция

IP55
Унификация установки
12-символьная RFID-метка позволяет удобно собирать важные данные отслеживания без демонтажа радиостанции
Программирование по эфиру
Диапазон частот
136—174 МГц,
380—470 МГц,
450—520 МГц,
700—800 МГц
Взрывозащита
Нет
Класс защиты
IP55
Кол-во каналов
1024
Система навигации
GLONASS,
GPS
Описание

Мобильная радиостанция APX 6500 APCO25 позволяет пользователям выбирать из 4 модулей управления. Предлагаются модели высокого и среднего уровня мощности, различные конфигурации установки, простые в реализации. Инновационные функции безопасности, такие как GPS-локатор, интеллектуальная подсветка и кнопки быстрого доступа делают работу специалистов экстренных служб безопаснее. Комплексное решение для сотрудников экстренных служб, однодиапазонная радиостанция

APX 6500 предоставляет расширенные функции специалистам в критических ситуациях:

  • Однодиапазонная радиостанция с поддержкой двусторонней радиосвязи совместно с моделью APX 7500
  • Модель средней мощности соответствует габаритам и схеме подключения радиостанций серии XTL, что позволяет использовать для монтажа уже имеющиеся кабели и монтажные отверстия
Характеристики APX 6500 P25
ПЕРЕДАТЧИК — ТИПОВЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ
700/800 МГц УВЧ1 / УВЧ2 ОВЧ
Диапазон/разделение полосы частот 764–776, 794–806,
806–824, 851–870 МГц
380–470 МГц
450–520 МГц
136–174 МГц
Разнос каналов 12,5/20/25 кГц 12,5/20/25 кГц 12,5/20/25 кГц
Максимальное разнесение частот До крайних пределов диапазона До крайних пределов диапазона До крайних пределов диапазона
Номинальная выходная мощность (регулируемая) 10–30 Вт
10–35 Вт
10–40 Вт или 25–110 Вт
10–45 Вт (450–485 МГц)
10–40 Вт (485–512 МГц)
10–25 Вт (512–520 МГц)
10–50 Вт или 25–110 Вт
Стабильность частоты (от -30 °C до +60 °C; опорная точка +25 °C) ±0,00015% ±0,0002% ±0,0002%
Ограничения модуляции (12,5/20/25 кГц) ±2,5/5 кГц
±2,5/4 (NPSPAC)/5 кГц
±2,5/5 кГц ±2,5/5 кГц
Точность модуляции (C4FM) 12,5 кГц ±2.8 кГц ±2.8 кГц ±2.8 кГц
Чувствительность звукового канала +1, -3 дБ (EIA) 1, -3 дБ (EIA) 1, -3 дБ (EIA)
Излучение (кондуктивное и эмиссионное) -75/-85 дБн/-20/40 дБм
-75 дБн/-20 дБм
-85 дБн/-20 дБм -85 дБн/-20 дБм
Шум и помехи в УКВ-диапазоне (12,5/25 кГц) -48/-50 дБ -50/-53 дБ -52/-53 дБ
Искажение звука 2% 2% 2%
ПРИЕМНИК — ТИПОВЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ
700/800 МГц УВЧ1 / УВЧ2 ОВЧ
Диапазон/разделение полосы частот 764–776 МГц
851–870 МГц
380–470 МГц
450–520 МГц
136–174 МГц
Разнос каналов 12,5/20/25 кГц 12,5/20/25 кГц 12,5/20/25 кГц
Максимальное разнесение частот До крайних пределов диапазона До крайних пределов диапазона До крайних пределов диапазона
Мощность выходного аудиосигнала (Искажение 3%) 7,5/15 Вт 7,5/15 Вт 7,5/15 Вт
Стабильность частоты (от -30 °C до +60 °C; опорная точка +25 °C) ±0,8 ppm ±0,8 ppm ±0,8 ppm
Аналоговая чувствительность (12 дБ SINAD) -121 дБ -123 дБм
-119 дБм
-123 дБм
-119 дБм
Цифровая чувствительность (5% BER) -121,5 дБ -123 дБм
-119 дБм
-123 дБм
-119 дБм
Избирательность (12,5/25/30 кГц) 75/85 дБ 75/85 дБ 77/85/90 дБ
Интермодуляция (12,5/25 кГц) 82/82 дБ 83/82 дБ
85/86 дБ
85/84 дБ
86/86 дБ
Подавление ложных сигналов 91 дБ 93 дБ 95 дБ
Шум и помехи в FM (12,5/25 кГц) -50/-59 дБ -50/-55 дБ
-50/-57 дБ
-50/-59 дБ
Искажение звука 1,20% 1,20% 1,20%
ИДЕНТИФИКАТОР ТИПА ПО FCС
FCC Частота Выходная мощность Номер передатчика
764–776 МГц
136–174 МГц
136–174 МГц
380–470 МГц
380–470 МГц
450–520 МГц
10–35 Вт
25–110 Вт
10–50 Вт
10–40 Вт
25–110 Вт
10–45 Вт
AZ492FT5858
AZ492FT3821
AZ492FT3824
AZ492FT4894
AZ492FT4897
AZ492FT4896
МОЩНОСТЬ И РАЗРЯД БАТАРЕИ
700/800 МГц УВЧ1/УВЧ2 ОВЧ
Тип модели 764–870 МГц 380–470 МГц 136–174 МГц
Минимальная выходная мощность 2–30 Вт (764–776 МГц)
2–30 Вт (794–806 МГц)
2–35 Вт (806–824 МГц)
2–35 Вт (851–870 МГц)
1–40 Вт (380–470 МГц)
1–45 Вт (450–485 МГц)
1–40 Вт (485–512 МГц)
1–25 Вт (512–520 МГц)
1–50 Вт
Эксплуатация 13,9 В пост. тока ±20% (заземление на корпус) 13,8 В пост. тока ±20%(заземление на корпус) 13,8 В пост. тока ±20%(заземление на корпус)
В режиме готовности при напряжении 13,8 В 0,85A (764–870 МГц) 0,85A 0,85A
В режиме приема при номинальном звуковом сигнале и напряжении 13,8 В 3,2A (764–870 МГц) 3,2A (380–470 МГц)
3,2A (450–520 МГц)
3,25A
В режиме передачи (А) при номинальной мощности 12А (35 В) 8А (15 В) 11А (40 В) 8А (15 В) 13А (50 В) 8А (15 В)
ГАБАРИТЫ
Дюймы Миллиметры
Приемопередатчик средней мощности 2×7×8,6 50,8×177,8×218,4
Модуль управления O5 2×7×2,5 50,8×180,3×63,5
Модуль управления O2 2,7×8,1×2,1 68,4×206×52,83
Модуль управления O7 2×7×1,5 50,8×178×40
Приемопередатчик средней мощности и модуль управления O5 с автомобильным креплением 2×7×9,6 50,8×180,3×243,8
Приемопередатчик средней мощности и модуль управления O2 с автомобильным креплением 2,7×8×10,5 68,4×206×268
Приемопередатчик средней мощности и модуль управления O7 с автомобильным креплением 2,0×7×9,6 50,8×180,3×243,8
Приемопередатчик средней мощности и модуль управления для дистанционной установки 2,7×8,1×8,6 50,8×180,3×243,8
Приемопередатчик высокой мощности 2,9×11,5×8,8 74×293×223
Приемопередатчик высокой мощности с ручкой 3,4×11,5×8,8 87×293×223
Вес приемопередатчика средней мощности с модулем управления O5 6,6 фунт. 3,0 кг
Вес приемопередатчика средней мощности с модулем управления O2 7,12 фунт. 3,23 кг
Вес приемопередатчика средней мощности с модулем управления O7 6,74 фунт. 3,06 кг
Вес приемопередатчика высокой мощности (с откидной опорой/без откидной опоры) 14,2/12 фунт. 5,4/5,4 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GPS
Каналы 12
Чувствительность -153 дБм
Точность <10 метров (95%)
Время включения <60 с (95%)
Время выхода из режима ожидания <10 с (95%)
Режим работы Автономный (без использования вспомогательных каналов) GPS
ШИФРОВАНИЕ
Поддерживаемые алгоритмы ADP, AES, DES, DES-XL, DES-OFB, DVP-XL
Количество хранимых алгоритмов 8
Количество ключей на один радиомодуль Локальное хранение 1024 ключей, 64 программируемых образцов общих ключей (CKR) или 16 физических идентификаторов (PID)
Интервал ресинхронизации кадров шифрования 300 мс (P25 CAI)
Передача ключей шифрования Загрузчик ключей и по беспроводной связи (OTAR)
Синхронизация XL — адресация по счетчику
OFB — с обратной связью по выходу
Генератор векторов Генератор случайных чисел, одобренный Национальным институтом стандартов и технологии США (NIST)
Тип шифрования Цифровое
Хранение ключей Защищенная от несанкционированного доступа энергонезависимая или энергозависимая память
Уничтожение ключей Команды с клавиатуры и обнаружение попыток взлома
Стандарты FIPS 140–2 Level 3; FIPS 197
ХАРАКТЕРИСТИКИ РАБОЧЕЙ СРЕДЫ
Рабочая температура -30 °C / +60 °C
Температура хранения -40 °C / +85 °C
Влажность MIL-STD
ESD IEC 801–2 KV
Пылевлагозащита IP56, MIL-STD
СИГНАЛИЗАЦИЯ (ASTRO 25)
Скорость 9,6 кбит/с
Диапазон цифрового идентификатора 10,000,000 (станд.)
48,000 (транкинг)
Коды доступа к цифровой сети 4096 сетевых адресов
Цифровые адреса пользовательских групп (ASTRO) 4096 сетевых адресов
Цифровые адреса пользовательских групп (Project 25 — CAI) 65,000 (станд.)
4,094 (транкинг)
Коррекция ошибок Golay, BCH, Reed-Solomon

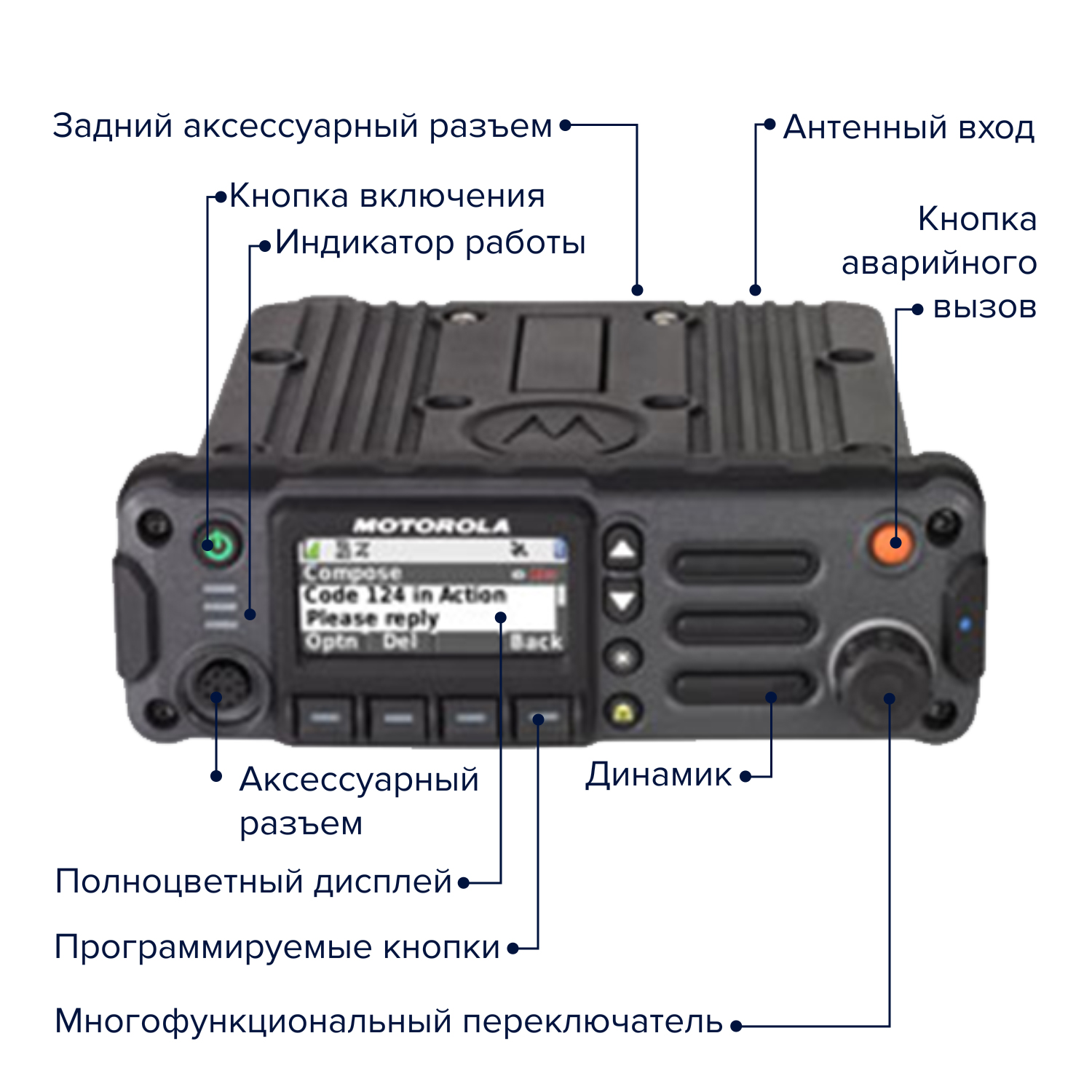

Функционал APX6500

• Сменные панели управления, которые лучше всего поддерживают оперативные потребности

• Вписывается в любую существующую площадь основания

• Конструкция цапфы позволяет снимать радио, не снимая кабелей

• Смена ключей по эфиру (OTAR)

12-символьный идентификационный номер RF
