Несколько дистанционных переговорных устройств
|
Радиостанция с поддержкой нескольких переговорных устройств
|
|
Большой выбор вариантов установки позволяет использовать в автомобилях, микроавтобусах и других транспортных средствах
|
|
Несколько приемопередатчиков или модулей управления
|
Большой выбор вариантов установки позволяет использовать в автомобилях, микроавтобусах и других транспортных средствах
|
|
Расширение возможностей головного устройства Databox
|
Радиостанция без панели управления предназначена для передачи данных или для использования в индивидуальных проектах заказчика
|
|
|
Размеры ВхШхГ (мм)
|
Вес. Типовой вес (г)
|
|
Только приемопередатчик
|
45x170x169
|
1070
|
|

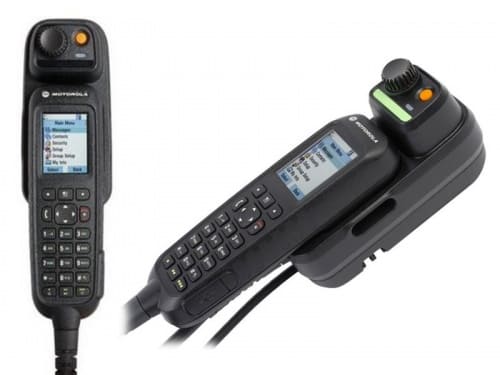

Удаленная панель управления
|
60x188x39
|
300
|
|
Дисплей
|
Диагональ
|
2,8 дюйма
|
|
Тип
|
640x480 пикселей, 65 000 цветов
|
|
Подсветка
|
Изменяемая подсветка, пользовательская настройка
|
|
Размеры шрифта
|
Режимы отображения знаков: стандартный и приближенный (90 пикселей, 4,5 мм высотой)
|
|
TSCH
|
Доступно в качестве опции
|
|
Кнопки и клавиатура
|
Цифровая
|
Встроенная цифровая клавиатура с подсветкой на 12 кнопок с функцией блокировки клавиатуры
|
|
Версии международных клавиатур
|
Латинские, арабские, кириллические, корейские, китайские, тайваньские символы
|
|
Программируемые функциональные кнопки
|
3 программируемые функциональные кнопки (плюс 10 программируемых цифровых кнопок)
|
|
Навигация
|
4-сторонняя кнопка навигации, кнопка меню и экранные кнопки
|
|
Экстренный вызов
|
Кнопка экстренного вызова с подсветкой
|
|
Комбинации кнопок
|
Возможность настройки комбинаций кнопок в меню и общих функциях при помощи функции «Кнопка в одно нажатие»
|
|
Поворотный переключатель
|
Двойная функция
|
Смена разговорных групп и регулировка громкости с возможностью блокировки
|
|
Индикаторы
|
ЖК
|
Трехцветный ЖК
|
|
Звуковые сигналы
|
Настраиваемые звуковые сигналы уведомлений
|
|
Языки пользовательского интерфейса
|
Стандартные опции
|
Арабский, упрощенный китайский, традиционный китайский, хорватский, датский, голландский, английский, французский, немецкий, греческий, иврит, болгарский, итальянский, корейский, литовский, македонский, монгольский, норвежский, португальский, русский, испанский, шведский
|
|
Определяется пользователем
|
Программируется пользователем при помощи символов ISO 8859–1
|
|
Меню
|
Настраивается под потребности пользователя
|
|
Меню для быстрого вызова команд
|
|
Возможность настройки меню
|
|
Управление контактами
|
По типу мобильного телефона
|
|
Список контактов
|
До 1000 контактов
|
|
До 6 номеров на контакт, максимальное количество номеров 2000
|
|
Множество вариантов набора номера
|
Вариант набора номера выбирает пользователь
|
|
Функция быстрого ответа на вызов
|
Функция индивидуального ответа на групповой вызов путем нажатия на отдельную кнопку
|
|
Несколько мелодий вызова
|
Настраивается средствами индивидуального программирования
|
|
Менеджер сообщений
|
По типу мобильного телефона
|
|
Список текстовых сообщений
|
20
|
|
Система интеллектуального ввода текста
|
Все панели управления
|
|
Список статусов
|
400
|
|
Список кодов стран/сетей
|
100
|
|
Сканируемые списки
|
40 списков по 20 групп в каждом
|
|
Дискретный режим
|
Все панели управления
|
|
Экранная заставка
|
Изображение в формате gif или текст (по выбору пользователя)
|
|
Отображение всемирного времени
|
Все панели управления
|
|
Возможность блокировки клавиатуры
|
Все панели управления
|
|
Папки переговорных групп
|
Двухуровневая структура папок (папка / подпапка)
|
|
256 папок
|
|
Избранные папки
|
До 3 (для хранения избранных разговорных групп)
|
|
Рабочая температура
|
-30 °C / +60 °C
|
|
Температура хранения
|
-40 °C / +85 °C
|
|
Устройство не используется — находится на хранении
|
ETSI 300 019-1-1 КЛАСС 1.3
|
Места хранения, не подверженные погодным условиям
|
Устройство не используется
Транспортировка
|
ETSI 300 019-1-2 КЛАСС 2.3
|
Транспортные средства общего пользования
|
|
Стационарное использование — места, защищенные от погодных условий
|
ETSI 300 019-1-3 КЛАСС 3.2
|
Места с частичным контролем температуры
|
|
Мобильное использование — установка на наземный транспорт
|
ETSI 300 019-1-5 КЛАСС 5.2
|
Климатические испытания
|
|
Мобильное использование — установка на наземный транспорт
|
ETSI 300 019-1-5 КЛАСС 5M3
|
Механические испытания
|
|
Экологическая сертификация для железнодорожного транспорта
|
EN50155:2007 и IEC60571 ED.3.0
|
Требования по охране окружающей среды
|
|
MIL STD
|
Технические характеристики 810 C/D/E/F/G
|
Соответствует всем 11 категориям (или превосходит их)
|
|
Пылевлагозащита
|
Класс защиты IP54 (пыль кат. 2)
|
Приборная панель, стол, дистанционная модель
|
|
IP67
|
MTM5500 TSCH IP55
|
|
Диапазон изменения напряжений
|
от 10,8 до 15,6 В пост. тока
|
|
Потребляемый ток (A, тип.)
|
Режим ожидания / Rx / Tx при 10 Вт
|
0,5 / 1,0 / 1,2 (TX 3,4 A пик.)
|
|
Режим ожидания / Rx / Tx при 10 Вт
|
0,5 / 1,0 / 0,9 (TX 2,2 A пик.)
|
|
Tx — мультислот. PD (4 слота) при 5,6 Вт
|
2,7
|
|
Tx — TEDS при 3 Вт
|
2,3
|
При использовании USB-хост
|
Доп. 0,5 А
|
|
Частотные диапазоны
|
412–417, 422–427,
457.4–459, 467.4–469 МГц
|
Передатчик РЧ-мощности
|
TETRA версия 1
|
10 Вт, класс 2; и 3 Вт, класс 3
|
|
TETRA версия 2 (TEDS)
|
3 Вт, класс 3
|
|
Система управления РЧ
|
6 уровней питания (шаг 5 дБм)
|
Начало при 15 дБм, окончание при 40 дБм
|
|
Класс приемника
|
А и В
|
|
Статическая чувствительность приемника (дБм)
|
412–417 МГц: -114 дБм (мин.); -116 дБм (станд.)
|
|
Динамическая чувствительность приемника (дБм)
|
412–417 МГц: -105 дБм (мин.); -107 дБм (станд.)
|
|
Параллельно работающие спутниковые системы
|
GPS и одна из других GNSS-систем (например, ГЛОНАСС или BeiDou)
|
|
Принцип действия
|
Одновременное отслеживание, поддержка SBAS, 72 канала
|
|
Антенна GPS
|
Поддерживает активную антенну (5 В, питание 25 мА)
|
|
Чувствительность автономного приема
|
2 метра (50% точности) @-130дБм
|
|
Точность
|
2 метра (50% точности) @-130дБм
|
|
Протоколы местоположения
|
Протокол определения местоположения (LIP) в соответствии с ETSI
Motorola LRRP
|
|
Переговорные группы
|
10,000 TMO, 2000 DMO
|
|
Записи телефонной книги
|
1000 человек До 6 номеров на запись (номер мобильного телефона, рабочего телефона и т. д.). Максимум 2000 записей
|
|
Сканируемые списки
|
40 списков из 20 переговорных групп
|
|
Службы режима перераспределения (TMO)
|
|
Возможность группового вызова
|
Позднее подключение, отображение TMO/DMO
|
|
Индивидуальный ответ
|
Полудуплексный и дуплексный режимы
|
|
Телефония (PABX, PSTN, MS-ISDN)
|
Дуплексный режим
|
|
DGNA
|
До 10 000 групп
|
|
Сканирование
|
Привязка сигнализирования, поддерживает привязку/отвязку по SWMI
|
|
Службы прямого режима (DMO)
|
Возможность группового вызова
|
|
Индивидуальный ответ
|
|
Экстренный вызов (задается пользователем)
|
|
Боевые условия
|
Групповой экстренный вызов ПРИКРЕПЛЕННОЙ разговорной группы
|
|
Небоевые условия
|
Групповой экстренный вызов ВЫДЕЛЕННОЙ разговорной группы
|
|
Индивидуальные условия
|
Экстренный вызов ЗАРАНЕЕ ОПРЕДЕЛЕННОМУ абоненту
|
|
Интеллектуальная система экстренного вызова
|
Автоматическая функция переключения с TMO/DMO/DMO на режим TMO
|
|
Функция HOT Mic
|
Настраиваемый таймер автоматического включения микрофона (режим разговора без использования кнопки РРТ)
|
|
Местоположение
|
Местоположение (GPS-координаты) передаются вместе с экстренным вызовом
|
|
Целевой адрес
|
Отправляется абоненту или группе абонентов (выбирается или выделяется)
|
|
Сигнализация (сообщение о состоянии)
|
Состояние экстренного вызова (или другое предварительно определенное состояние)
|
|
Статусные сообщения
|
|
Псевдоним для сообщений
|
400 записей
|
|
Опции
|
Могут быть отправлены одним нажатием или через меню
|
|
Передача коротких сообщений (SDS)
|
|
Входящие/Исходящие сообщения
|
до 200 записей (короткие сообщения), не менее 20 записей для исходящих сообщений (длинные сообщения), не менее 10 записей для входящих сообщений (длинные сообщения)
|
|
Интуитивный набор текста
|
Прогностическая система набора текста iTAP
|
|
Целевой адрес
|
Отправляется абоненту или группе абонентов (выбирается или выделяется)
|
|
Осуществление голосовых вызовов
|
Короткие сообщения SDS можно отправить и принять во время осуществления голосового вызова
|
|
Передача пакетных данных (PD)
|
|
Мультислотовая передача пакетных данных
|
Передача данных осуществляется по не более 4 слотам, поддерживаемая скорость до 28,8 кбит/с (общая)
|
|
Функция TETRA Enhanced Data Service (TEDS) (посредством обновления программного обеспечения)
|
Поддерживает диапазон частот канала 25 кГц и 50 кГц и обеспечивает реальную скорость передачи данных до 80 кбит/с
|
|
TEDS (совместимый)
|
Каналы QAM: 25 кГц и 50 кГц (кроме каналов D8PSK)
|
|
Режимы модуляции/кодирования QAM: 4-QAM R1/2, 16-QAM R1/2, 64-QAM R1/2, и 64-QAM R2/3
|
|
WAP
|
|
Встроенный браузер WAP (включая WAP-PUSH)
|
Встроенный браузер Openwave
|
WAP 1.2.x и WAP 2.0 совместимый для UDP/IP-стека
|
|
Интерфейс периферийного оборудования (PEI)
|
|
Протокол интерфейса
|
Команды AT — обязательная совместимость с полным комплектом ETSI
|
|
Концентратор АТ — 4 виртуальных физических порта (параллельная передача пакетных данных PD, коротких сообщений SDS, команд АТ и поиск неисправностей)
|
|
TNP1; обеспечивает параллельную передачу пакетных данных и коротких сообщений
|
|
Шлюз DMO/TMO
|
Групповые голосовые вызовы от DMO к TMO
|
|
Групповые голосовые вызовы от TMO к DMO
|
|
Экстренный групповой вызов от DMO к TMO
|
|
Экстренный групповой вызов от TMO к DMO
|
|
Принудительное отключение вызова (в обоих направлениях)
|
|
Отправка коротких сообщений SDS через шлюз от DMO к TMO или от TMO к DMO
|
|
Настраиваемая маршрутизация коротких сообщений SDS на пульт или PEI
|
|
Дуплексные вызовы и короткие сообщения SDS во время работы в качестве шлюза
|
|
Ретранслятор для работы в прямом режиме (DMO)
|
Ретранслирует речевую и в прямом режиме в выбранной разговорной группе
|
|
Ретранслирует короткие информационные сообщения и сообщения о статусе в выбранной разговорной группе
|
|
Ретранслятор 1А в прямом режиме типа ETSI для эффективной работы канала
|
|
Передача сигнала присутствия ретранслятора
|
|
Приоритетный вызов
|
|
Экстренный вызов (функция приоритетного вызова)
|
|
Шифрование E2EE трафика в прямом режиме DMO
|
|
Мониторинг и выполнение вызовов в режиме ретранслятора
|
|
Настраиваемые уровни мощности ретранслятора
|
|
RS232
|
Четыре виртуальных порта при помощи концентратора АТ обеспечивают параллельную передачу пакетных данных, команд АТ, коротких сообщений SDS, SCOUT для приложений ПК
|
|
USB
|
Поддержка USD 2.0 для PEI (два виртуальных порта при помощи стандартных драйверов Windows обеспечивает параллельную передачу пакетных данных и команд АТ для приложений ПК)
|
|
Поддержка USD 2.0 для PEI (четыре виртуальных порта при помощи концентратора АТ обеспечивает параллельную передачу пакетных данных, команд АТ, коротких сообщений SDS, SCOUT для приложений ПК); быстрое программирование
|
|
Совместимость с USB On-The-Go (хост и подчиненный режим) для использования PEI
|
|
Поддержка USB 1.1 (хост-режим) для управления подчиненными USB устройствами (например, устройством для чтения SIM-карт)
|
|
Соединительный кабель прочной конструкции для подключения аксессуаров (GCAI)
|
GCAI — аксессуары и вспомогательные интерфейсы Motorola для подключения аксессуаров, терминалов и программирования
|
|
Входы/выходы общего назначения
|
|
Цифровой вход/выход
|
7 (4 на выносной и мотоциклетной панели управления, 3 на приемопередатчике)
|
|
Аналоговый вход
|
4 (1 на выносной и мотоциклетной панели управления с 4 уровнями)
|
|
Шифрование эфирного интерфейса
|
|
Алгоритмы
|
TEA1, TEA2, TEA3
|
|
Классы безопасности
|
Класс 1 (Clear), Класс 2 (SCK), Класс 3G
|
|
Идентификация
|
Инициируется инфраструктурой и выполняется через терминал
|
|
Подготовка
|
Инструмент подготовки безопасности посредством устройства переменного ввода ключей (KVL)
|
|
Пользовательские средства управления доступом
|
|
|
Коды доступа PIN/PUK
|
|
Выбор профиля службы для работы функции Назначение пользователя радиостанции / Определение пользователя радиостанции (RUA/RUI)
|
На основе идентификационных реквизитах функции радиостанции для пользователей могут быть ограничены до предварительно настроенных профилей служб, выбранных инфраструктурой
|
|
Данные
|
Аутентификация пользователя для передачи пакетных данных
|
|
Межабонентское шифрование (EtEE)
|
|
Голосовые вызовы (E2EE)
|
Улучшенное межабонентское шифрование с распространением ключей через эфир (OTAR) поддерживается посредством Универсального модуля шифрования (UCM) и SIM (при помощи встроенного слота для карт) и/или шифровального устройства с широкополосным доступом Cryptr 2
|
|
Пакетные данные E2EE
|
|
Короткие сообщения (SDS) E2EE
|
|
Радиооборудование (RED статья 3.2)
|
EN 302 561
|
|
Электромагнитная совместимость (R&TTE статья 3.1.b)
|
EN 301 489–1
|
|
EN 301 489–18
|
|
Электробезопасность (R&TTE статья 3.1.a)
|
EN 60950–1
|
|
EN50360 EME
|
|
Требования по охране окружающей среды
|
Директива WEEE
|
|
EN50155 (IEC 60571 ED. 3.0)
|
|
Транспортные средства
|
Маркировка E, директива 95/54/EC (электромагнитная совместимость для транспортных средств)
|
|
Сертификация по железным дорогам EMC
|
EN50121-3-2 (IEC 62236-3-2 Ed.2.0)
|
